一、产品概述

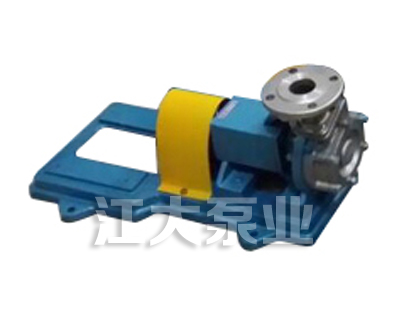

WB型旋涡泵是一种小流量(最小0.36m3/h)高扬程(最高180m)化工泵,用于输送温度从-20℃-+300℃,粘度不大于5°E,腐蚀性和无腐蚀性(视材料不同)的不含固体颗粒的液体。主要特点是工作压力高和用于具有腐蚀性的有机溶剂。
WB型旋涡泵目前市场同类产品一般机封为外装(内装)式大弹簧或波纹管机械密封，这两种机封前者结构中使用的氟橡胶圈耐腐蚀性能较差，后者当工作压力高时机封容易打滑，使用情况很不理想。
为了避免以上几个方面的泵结构（机封安装形式上）的缺陷，我厂成立了以厂长亲自任组长的技术攻关小组，研制成功了MS系列内装式自冷却碳化硅机械密封，密封结构为波纹管外加大弹簧,并把泵结构进行了改制。
二、装配方法
首先装配托架总成和泵轴,把密封动环-2用止推螺钉固定在泵轴上,把静环-4安装在密封座-3上,然后装配泵体-1,再把带有静环的密封座用螺钉连结到泵体。该密封形式具有结构紧凑，安全性能好，耐压高，使用寿命长等优点， 如果有不可避免的脱液情况，还可根据用户要求在密封端盖部位加水冷却装置，加冷却水后允许用户使用温度可以高达250℃,改制后的产品经投放市场近三年, 用户使用情况反映一直很好，该产品的使用寿命是同类产品的3-5倍，使用期间基本不需维修。既提高了生产效率，又杜绝了化工企业生产环节中的“跑”、 “冒”、“滴”、“漏”现象，是一种新型节能环保产品。
三、性能参数
泵型号
Pump type |
流量Q
Capacity |
扬程
Head
（H） |
转速
Speed
（n） |
功率
Power（N） |
效率
Eff
(n) |
允许吸上真空高度
A.S.L
（HS） | ||
米3/时
m3/hr |
升/秒
i/s |
轴功率
千瓦
Input power
（KW） |
电机功率
千瓦
Motor power
(KW) | |||||
20W-20 |
0.36 |
0.1 |
28 |
2900 |
0.196 |
0.75 |
14 |
7 |
0.72 |
0.2 |
20 |
0.178 |
22 |
6.5 | |||
0.9 |
0.25 |
15 |
0.175 |
21 |
6 | |||
25W-25 |
0.79 |
0.22 |
40 |
2900 |
0707 |
1.1 |
17 |
6.5 |
1.44 |
0.4 |
25 |
0.378 |
0.75 |
26 |
6 | ||
1.8 |
0.5 |
18 |
0.353 |
25 |
5.5 | |||
30W-30 |
1.73 |
0.48 |
52 |
2900 |
1.247 |
2.2 |
21 |
6.5 |
2.88 |
0.8 |
30 |
0.970 |
1.5 |
24 |
6 | ||
3.6 |
1 |
20 |
0.632 |
31 |
5.5 | |||
40W-40 |
3.6 |
1 |
60 |
2900 |
2.36 |
4 |
25 |
6 |
5.4 |
1.5 |
40 |
1.73 |
3 |
34 |
5 | ||
6.48 |
1.8 |
26 |
1.35 |
34 |
4 | |||
50W-45 |
6.12 |
1.7 |
66 |
2900 |
5.32 |
7.5 |
30 |
5 |
9 |
2.5 |
45 |
3.06 |
5.5 |
36 |
4 | ||
10.8 |
3 |
28 |
2.35 |
35 |
3 | |||
65W-50 |
10.1 |
2.8 |
84 |
2900 |
7.97 |
11 |
29 |
4.5 |
14.4 |
4 |
50 |
5.03 |
39 |
3.5 | |||
16.9 |
4.7 |
30 |
3.74 |
37 |
2.5 | |||
20W-65 |
0.36 |
0.1 |
80 |
2900 |
1.12 |
2.2 |
7 |
6.5 |
0.72 |
0.2 |
65 |
0.85 |
15 |
6 | |||
0.9 |
0.25 |
50 |
0.816 |
15 |
5.5 | |||
25W-70 |
0.792 |
0.22 |
110 |
2900 |
2.596 |
4 |
13 |
6 |
1.44 |
0.4 |
70 |
2.374 |
3 |
22 |
5.5 | ||
1.8 |
0.5 |
52 |
1.11 |
2.2 |
23 |
5 | ||
32W-75 |
1.73 |
0.48 |
115 |
2900 |
2.36 |
4 |
23 |
5.5 |
2.88 |
0.8 |
75 |
1.96 |
3 |
30 |
5 | ||
3.6 |
1 |
53 |
1.73 |
30 |
4.5 | |||
40W-90 |
3.6 |
1 |
132 |
2900 |
5.627 |
11 |
23 |
4.5 |
5.4 |
1.5 |
90 |
4.01 |
7.5 |
33 |
3.5 | ||
6.48 |
1.8 |
63 |
3.37 |
33 |
2.5 | |||
25W-110 |
0.79 |
0.22 |
150 |
2900 |
4.063 |
5.5 |
8.4 |
5 |
1.44 |
0.39 |
110 |
2.885 |
4 |
15 |
4.5 | ||
2.52 |
0.7 |
70 |
2.055 |
3 |
24 |
4 | ||
40W-120 |
4.25 |
1.18 |
150 |
2900 |
8.385 |
11 |
20.6 |
4 |
5.4 |
1.5 |
120 |
6.817 |
26.3 |
3.5 | |||
6.5 |
1.8 |
90 |
5.695 |
7.5 |
30 |
3 | ||
32W-120 |
1.46 |
0.4 |
155 |
2900 |
6.066 |
7.5 |
10 |
5 |
2.3 |
0.64 |
120 |
4.717 |
5.5 |
15.8 |
4.5 | ||
3.5 |
0.97 |
75 |
2.832 |
4 |
25 |
4 | ||
40W-150 |
1 |
0.28 |
250 |
2900 |
13.107 |
18 |
4.9 |
4 |
3 |
0.83 |
200 |
10.236 |
15 |
15.5 | |||
4.7 |
1.3 |
150 |
8.354 |
24 |
3 | |||
6.6 |
2.1 |
100 |
6.009 |
11 |
30 | |||
