一、概述

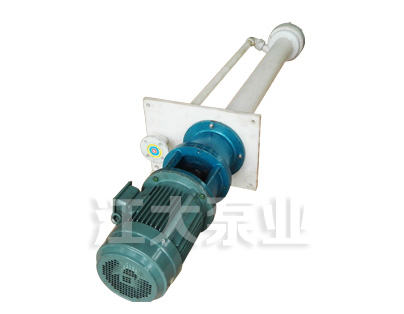

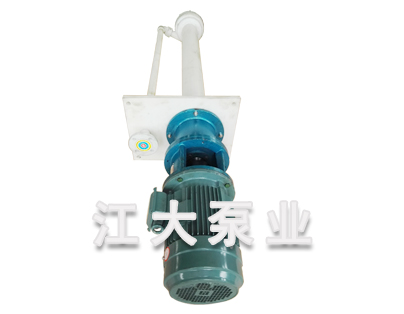

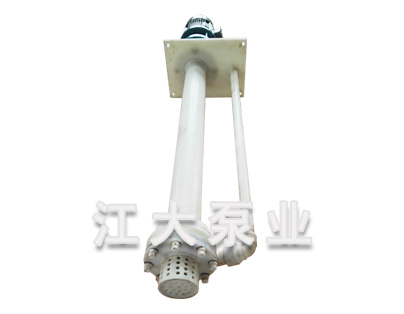

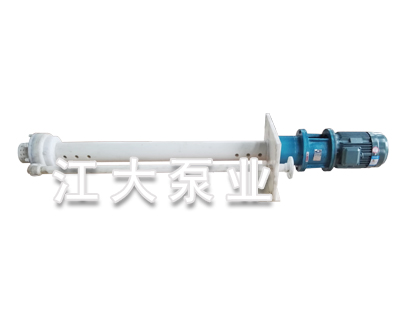

FYS系列氟塑料立式液下泵是我公司结合国内外同类产品研制生产的一种单级单吸长轴液下泵,该泵适用于输送温度在0℃~+80℃,不含固体颗粒、磨料的有腐蚀性的介质。
FYS系列液下泵所有与介质接触的部分全部包有氟塑料,下护套采用优质碳化硅制造,具有耐强腐蚀优点。
泵性能范围:流量1.6m3/h~100m3/h,扬程:5~50m。FYS系列耐腐蚀立式液下泵在启动时,液位高度必须高于叶轮中心线以上180mm。
二、用途
本产品广泛运用于输送酸碱、有机溶剂、强氧化剂等腐蚀性介质。适用温度:-20℃~100℃。
在化工、冶炼、制药等行业经常会用到液下式耐腐蚀泵,我公司生产的FYH型氟塑料液下泵是专门为该类工矿条件而设计研发的高新技术产品。
三、设计特点

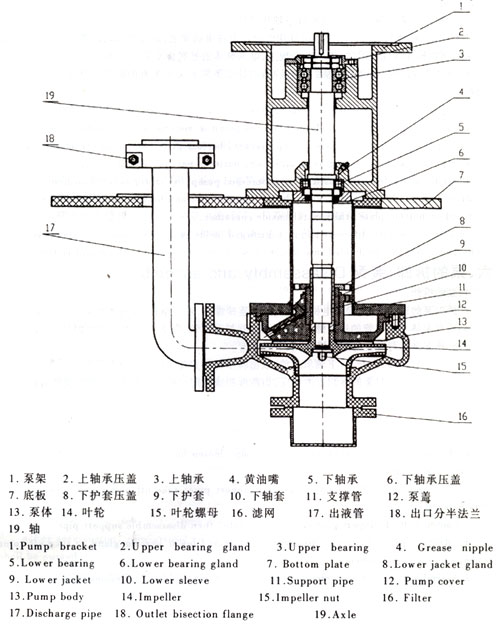

FYS型氟塑料合金液下泵是长轴立式离心泵,其接触液体部分全部由氟塑料合金模压成型工艺制造,具有耐腐蚀范围广、效率高、重量轻 ,不需灌液即能抽送、维修方便等特点。
四、产品优点
1.FYS氟塑料液下泵是小流量、低扬程、全密封、无泄漏、高效节能的新型耐酸液下离心泵;
2.泵体、叶轮、泵盖等过流部件采用金属嵌件外包氟塑料合金(PTFE、FEP)整体烧结压制而成;
3.氟塑料合金(PTFE、FEP)是优秀耐腐蚀材料(俗称:塑料王),对任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损;
4.无轴封,轴承、轴套采用高耐磨耐温的石墨、四氟等材料,有效地保证泵的使用寿命;
5.无需独立润滑和冷却水,降低了能耗。
6.立式安装,结构紧凑、振动小,噪音低,效率高、运行平稳
五、产品用途
广泛应用于石油、化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等生产流程中输送强腐蚀性液体,尤其适用于硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强碱、强氧化剂、有机溶剂等强腐蚀性介质的输送。
六、性能范围
设计压力:0.6Mpa;流量:1.8-100m3/h;扬程:1.5-50m;功率:1.5-45kw。
七、适用温度
-20~120℃,采用新型材料耐温可达180℃;
八、注意事项
输送比重大于1.3mg/cm3的介质应在订货时说明;禁止空运转;禁止输送含有颗粒或有结晶的介质。
九、泵型号意义说明
50FYS-25 | |||
50 | 表示泵进口直径是 50 mm | YS | 表示氟塑料液下泵 |
F | 表示耐腐蚀系列 | 25 | 表示扬程是 25 m |
十、主要技术参数
泵型号 | 流量 | 扬程 | 配用电机 | 转速 | 轴功率 |
25FYS-10 | 1.5 | 10 | 2.2 | 2900 | 0.14 |
25FYS-18 | 3.6 | 18 | 2.2 | 2900 | 0.65 |
40FYS-15 | 5 | 15 | 2.2 | 2900 | 0.43 |
40FYS-20 | 10 | 20 | 3 | 2900 | 1.18 |
40FYS-30 | 10 | 30 | 4 | 2900 | 2.04 |
40FYS-40 | 10 | 40 | 4 | 2900 | 3.1 |
50FYS-20 | 15 | 20 | 4 | 2900 | 1.6 |
50FYS-25 | 15 | 25 | 4 | 2900 | 2.12 |
50FYS-30 | 15 | 30 | 5.5 | 2900 | 3.06 |
50FYS-50 | 12.5 | 50 | 7.5 | 2900 | 4.25 |
65FYS-25 | 25 | 25 | 5.5 | 2900 | 3.1 |
65FYS-32 | 29 | 32 | 5.5 | 2900 | 4.5 |
65FYS-50 | 29 | 50 | 11 | 2900 | 7.45 |
80FYS-20 | 50 | 20 | 5.5 | 2900 | 3.8 |
80FYS-30 | 50 | 30 | 7.5 | 2900 | 6.38 |
80FYS-50 | 50 | 50 | 15 | 2900 | 11.34 |
100FYS-23 | 100 | 23 | 15 | 2900 | 8.69 |
100FYS-30 | 100 | 30 | 18.5 | 2900 | 11.5 |
100FYS-50 | 100 | 50 | 22 | 2900 | 19.7 |
