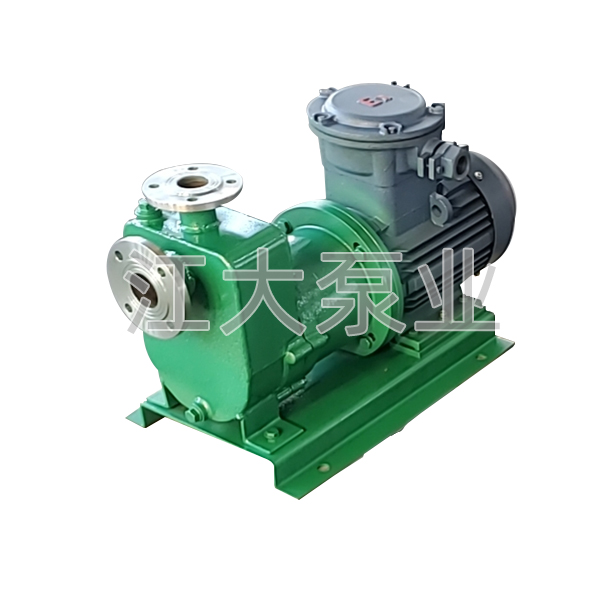

ZCQ系列自吸式磁力泵

  • 产品分类自吸磁力泵
  • 订购热线0523-89769999
  • QQ在线咨询2819712942
  • 分享到:
  • 在线咨询

一、概述

ZCQ系列自吸式磁力泵是根据用户的要求,在CQ型磁力泵的基础上吸收国外技术,并经过本公司技术人员反复研究试验而成功的新产品,其性能达到国际同类产品水平。ZCQ型自吸磁力驱动泵以静密封取代动密封,使泵的过流部件处于密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏的弊病,泵体及过流部件的材料均采用了耐腐蚀的不 锈钢材料制造,既有CQ型磁力驱动泵的功能,又集自吸于一身,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可。

在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的ZCQ系列自吸磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加完善。


CQB、IMD、CQ、CQF、ZCQ系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是安全、可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。

二、用 途

 ZCQ系列自吸式磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的选择。适用温度:-20℃~100℃。

三、防漏设计

以静密封取代动密封,利用磁力耦合间接驱动,消除了滴漏的烦恼,不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

四、操作原理

ZCQ系列自吸磁力泵采用先进的外混式轴向回水泵体结构设计,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成(结构见示意图)。泵启动后,在离心力的作用下,吸水室中的剩余液体与进液管路中的空气被叶轮搅拌形成气液混合物,混合物通过蜗壳进入气液分离室,随着流速降低,导致气水分离, 空气由泵出液口排出,液体经回流孔返回泵腔内,经过多次循环,进液管道中的空气被逐渐排空,使泵腔内形成一定的真空度,低位槽中的液体在大气压的作用下流向泵进口,达到自吸的作用,这一系列的自吸过程是泵在刚启动的1至3分钟内自动完成,无需人工干预,当液体充满泵的进液管路与泵腔后泵组即自动进入正常运 行状态。磁力自吸泵的驱动装置采用主动磁铁联轴器直接装在电机轴上,通过磁力偶合间接驱动转子组合上的叶轮旋转,泵腔全部封闭,无泄漏。

五、型号意义


六、结构图与材料


1

泵体

2

静环

3

动环

4

加水螺栓

5

叶轮

6

密封圈

7

隔板

8

隔离板

9

外磁钢总成

10

内磁钢总成

11

泵轴

12

轴套

13

联接架

14

电机


七、规格及参数

型号
口径(mm)
流量 (m3/h)
扬程 (m)
电机功率 (kW)
电压 (V)
材质
进口
出口
ZCQ20-12-100
20
12
3
12
0.37
220/380


ZCQ25-20-115
25
20
6.6
15
1.1
380
ZCQ32-25-115
32
25
6.6
15
1.1
380
ZCQ32-25-145
32
25
6.6
25
1.1
380
ZCQ40-32-132
40
32
10.8
20
2.2
380
ZCQ40-32-160
40
32
12
32
4
380
ZCQ50-40-145
50
40
14.4
25
4
380
ZCQ50-40-160
50
40
13.2
32
4
380
ZCQ50-40-200
50
40
7.8
50
5.5
380
ZCQ65-50-145
65
50
16.8
25
5.5
380
ZCQ65-50-160
65
50
27
32
7.5
380
ZCQ80-65-125
80
65
50
20
7.5
380
ZCQ80-65-160
80
65
50
32
15
380
ZCQ80-65-200
80
65
50
50
15
380
注:每个型号都可配用防爆电机


八、使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空动转,同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5 ~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。

九、故障原因及排除方法

故障形式
产生原因排除方法

自吸式磁力泵不出水

  1.水泵反转
  2.吸入管路漏气
  3.泵体内未回储液或储液不足
  4.电压太高,启动时内外磁打滑
  5.吸程太高或吸入管路太长

  改变电机接线
  杜绝漏气
  增加泵内储液量
  调正电压
  降低吸程或缩短管路

自吸式磁力泵出水不足

  1.吸入管径太小
  2.叶轮流道阻塞
  3.扬程过高
  4.转速太低

  调换进水管
  清洗叶轮
  开大出水阀
  恢复额定转速

自吸式磁力泵扬程过低

  1.流量过大
  2.转速太低

  关小出水阀
  恢复额转速

自吸式磁力泵噪音太大

  1.轴严重磨损
  2.轴套严重磨损
  3.驱动磁钢杯与隔离套接触

  更换泵轴
  更换轴套
  拆除泵头重新组装

自吸式磁力泵漏液

  O型密封圈损坏

  更换型密封圈
