一、产品概述
SG型管道式离心泵又称SG型单级单吸离心立式泵其额定性能点符合ISO2858国际标准,采用国家行业标准JB/T6878.1-93,管道式离心泵型式与基本参数JB/T6878.2-93,管道式离心泵型式与基本参数JB/T6878.2-93管道式离心泵技术条件,其效率平均上升3~5%,是取代原SG型管道泵的节能型新产品,最高工作压力不大于1.0MPa,吸入口压力不大于0.2MPa。
除上表所有材质外,允许用户选用其它所需适合本系列泵生产的材质,材料及其代号原则上应符合GB2100-80标准的规定。对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的标准代号(如行业或本企业的规定)。

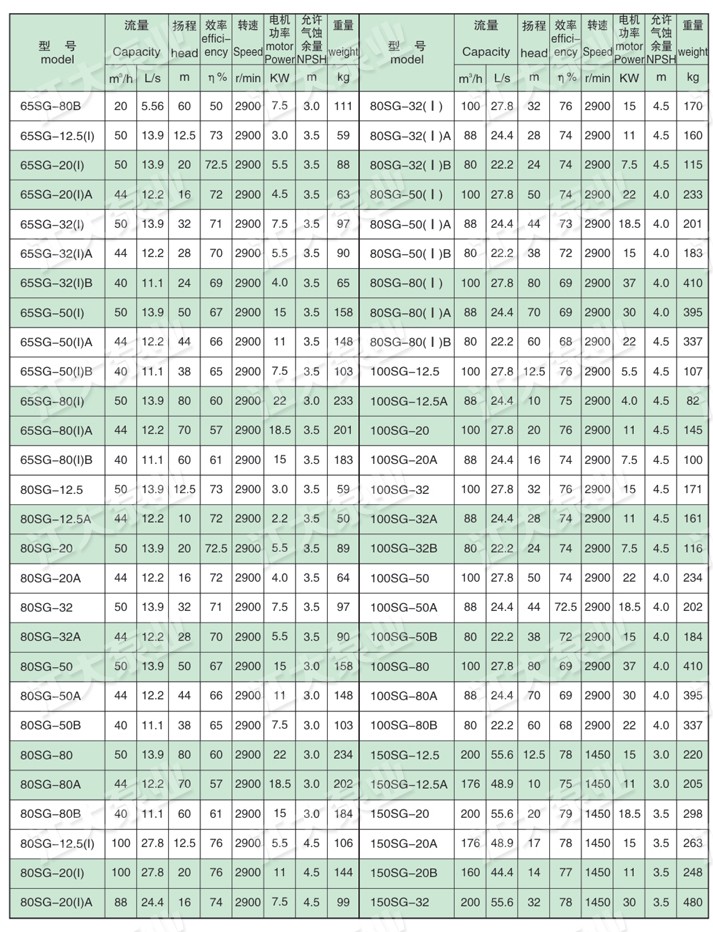

二、性能参数表
三、安装说明
1、安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上,以免使泵变形。
3、安装时必须拧紧地脚螺栓,以免启动时振动对泵性能的影响
4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
5、安装后拨动泵轴,叶轮应无摩檫声或卡死现象,否则应将泵拆开检查原因。
四、起动与停车
1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。(具体应按泵上的转向标志为准)
2、打开排气阀,使液体充满整个泵体,待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热,升温速度50℃/小时,以确保各部受热均匀。
起动:
1、全开进口阀门。
2、关闭吐出管路阀门。
3、起动电机,观察泵运行是否正确。
4、调节出口阀开度到所需工况,如用户在泵出口外装有流量或压力表,应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转,如用户在泵出口
处装有流量或压力表,应通过调节出口阀门开度,测试泵的电机电流,是电机在额定电流内运行,否则造成泵超负荷运转(即大电流运行)至使电机烧坏。调整好的
出口阀门开启大与小和管道工况有关。
5、检查轴封泄漏情况,正常时机械密封泄露应小于3滴/分。
6、检查电机、轴承处温升≤70℃。
停车:
1、高温型先降温,降温速度∠10℃/分。把温度降低到80℃以下,才能停车。
2、关闭吐出管道阀门。
3、关闭电源。
4、关闭进口阀门。
5、如长期停车,应将泵内液体放尽。
五、泵的维护
1、运行中的维护:
(1)、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
(2)、定时检查电机电流值,不得超过电机额定电流。
(3)、泵长期运行后,由于机械磨损,使机组噪音及振动增长时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年。
2、机械密封维护:
(1)、机械密封润滑应清洁无固体颗粒。
(2)、严禁机械密封在干磨情况下工作。
(3)、如果介质粘度较大或易结晶,停机后应用蒸汽将泵内洗净,以免下次开机时损坏机封。
