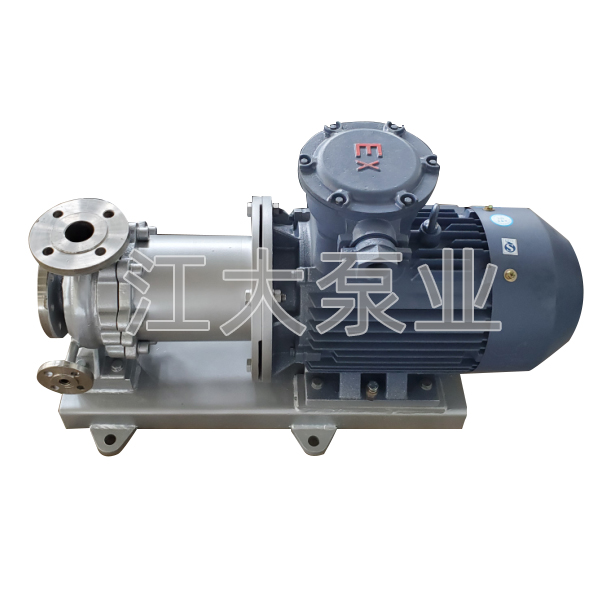

CQB-GB型不锈钢高温保温磁力泵

  • 产品分类保温磁力泵
  • 订购热线0523-89769999
  • QQ在线咨询2819712942
  • 分享到:
  • 在线咨询

产品概述
CQB-GB型不锈钢高温保温磁力泵(简称磁力泵),保温型磁力驱动泵(保温20℃~150℃)是靠永久磁钢相互作用传动,以静密封代替动密封的一种新型泵种。该泵结构紧凑,外形美观,体积小,噪声低,运行可靠,使用维修方便。
产品用途
CQB-GB型不锈钢保温磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用纵方便。广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套特别是易漏、易爆、易烯液体的抽送,选用此泵则更为理想。

产品特点
CQB-GB型不锈钢高温保温磁力泵(简称磁力泵),保温型磁力驱动泵(保温20℃~150℃)是靠永久磁钢相互作用传动,以静密封代替动密封的一种新型泵种。该泵结构紧凑,外形美观,体积小,噪声低,运行可靠,使用维修方便。

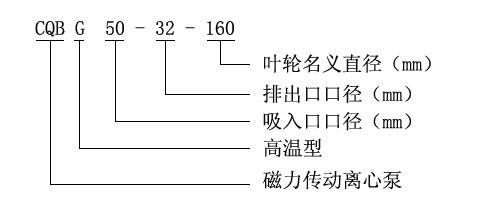

型号意义

型号意义
例如:CQB65-50-160GB
CQB-磁力驱动泵
GB-高温保温型
65-吸入口直径(mm)
50-排出口直径(mm)
160-叶轮直径(mm)

性能参数

型 号口径(mm)流量 (m3/h)扬程 (m)电机功率 (kw)电 压 (v)材 质
进口出口
CQB32-20-125GB32203.2201.1380

CQB32-20-160GB32203.2321.5380
CQB40-25-105GB40256.312.51.1380
CQB40-25-125GB4025202.2380
CQB40-25-160G4025323380
CQB40-25-200GB4025505.5380
CQB50-40-85GB504012.581.1380
CQB50-32-105GB503212.51.5380
CQB50-32-125GB5032203380
CQB50-32-160GB5032324380
CQB50-32-200GB5032507.5380
CQB50-32-250GB50328018.5380
CQB65-50-125GB655025204380
CQB65-50-160GB6550327.5380
CQB65-40-200GB65405015380
CQB65-40-250GB65408022380
CQB80-65-125GB806550207.5380
CQB80-65-160G80653211380
CQB80-50-200GB80505022380
CQB80-50-250GB80508037380
CQB100-80-125GB100801002015380
CQB100-80-160GB100803222380
CQB100-65-200GB100655037380
CQB100-65-250GB100658055380
注:每个型号都可配防爆电机

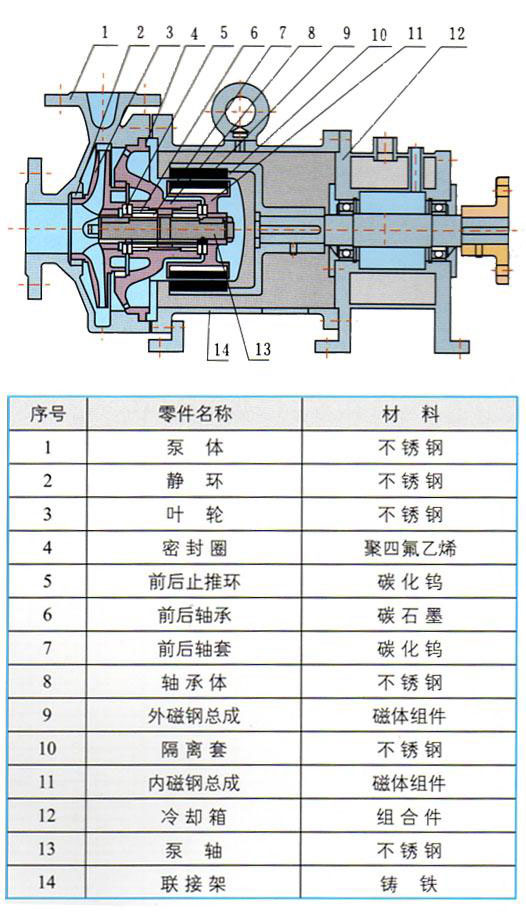

结构图纸


安装尺寸

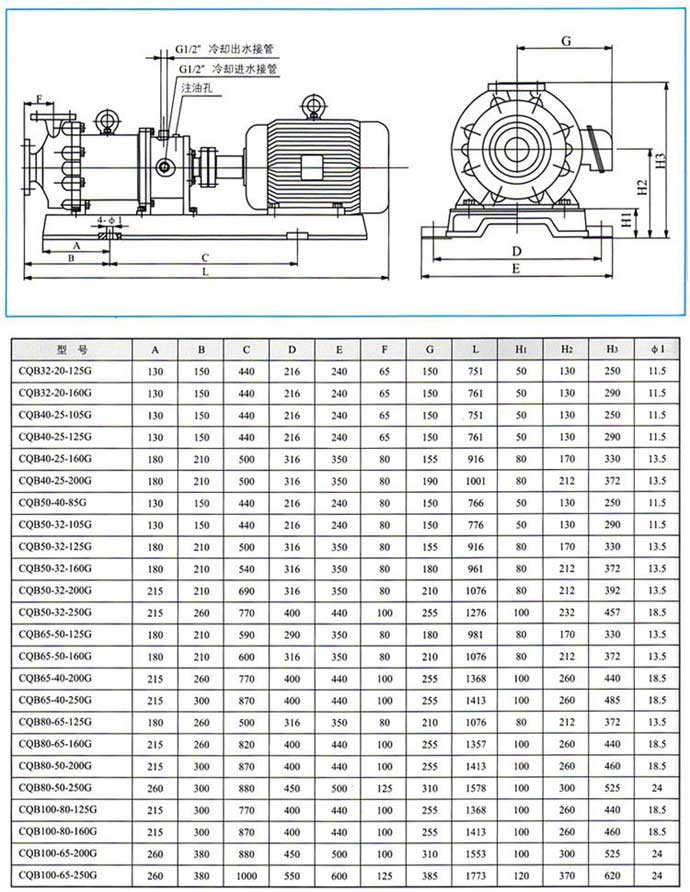

CQB-G型耐高温磁力驱动泵外形和安装尺寸:

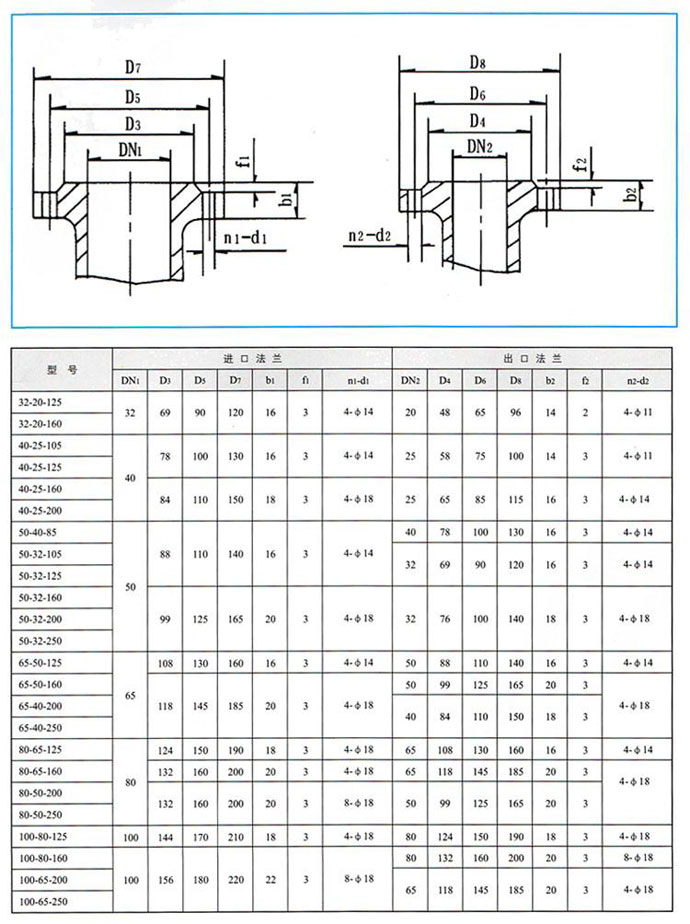

CQB-G型耐高温磁力驱动泵进出口法兰尺寸


注意事项

  1. 因CQB-G型耐高温磁力驱动泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成时空栽运转。

  2. 被输送介质中,若含有固体颗粒,循环磁力泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。

  3. 被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃,最大工作压力1.6MPa, 密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体。特殊工况应严格按合同协议規定。

  4. 对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。

  5. CQB-G型磁力保温泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况,并更换不宜再用的易损件。

  6. 本系列CQB-G型磁力驱动保温泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵保持距离。如:心脏起博器、信用卡及其它磁卡、计算器,计算机磁盘、手表等。
